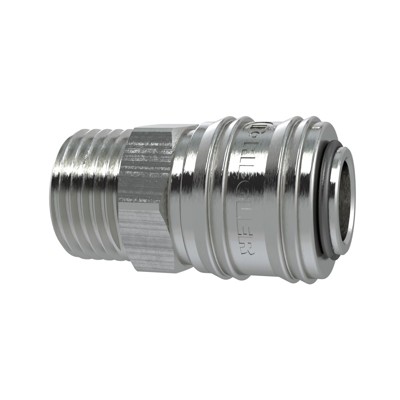

RIEGLER® – Schnellverschlusskupplung NW 10, hoher Durchfluss, R 3/8″ A

BESCHREIBUNG

Schnellverschlusskupplung NW 10, hoher Durchfluss, Stahl/MS vern., R 3/8 AG, Druck 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C

Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa 3,5-mal so hoch wie bei der gängigen Standardkupplung NW 7,2) bei gleichzeitig minimierten Kuppelkräften.



Für alle Anwendungen mit überdurchschnittlich hohem Luftbedarf!



Um Verletzungen oder den „Peitschenhiebeffekt“ zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.



Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.



Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.

TECHNISCHE DATEN

AnschlussR 3/8 AGAnschlussgewindegröße (Zoll)R 3/8BAA002001241.42BAA059001107441BAA2710014047322207379BAA316001

Schnellverschlusskupplung NW 10. hoher Durchfluss. R 3/8 AG

BasisSchnellkupplungBetriebsdruck max.35 barBetriebsdruck min.0 barBrancheDruckluftindustrie – alle Industrien – Mess- und RegeltechnikDichtmaterialNBRDurchfluss3600 l/min (Luft)Durchflussmenge Luft3600 l/min bei 6 barDurchflussregulierungeinseitig absperrendDurchflusswertmessungbei 6 bar und Δ_p = 0.5 barEinsatzbereichAnschluss Druckluftwerkzeuge – Verbindung von Schlaucharmaturen – pneumatische Steuerungen – Verbindung mit Druckluftleitungen – DruckluftanwendungenEinsatzmediumDruckluftEntriegelungshülseMessing vernickeltFedernichtrostender StahlGesamtlänge69.7 mmGewindeausführungAußengewinde konischGewindelänge12 mmGewindestückMessing vernickeltKugelnichtrostender StahlLänge69.7 mmMaterial ArmaturStahl (ST) – Messing (MS). vernickeltMaterial DichtungNitril Butadien Kautschuk (NBR)Material FederNirostahlMaterial KugelNirostahlMaterial SprengringNirostahlMaximale Betriebstemperatur100 °CMaximaler Betriebsdruck (PN)35 barMediumstemperatur max.100 °CMediumstemperatur min.-20 °CMinimale Betriebstemperatur-20 °CNennweite10 mmNormISO 7-1 Rohrgewinde im Gewinde dichtend. Maße. ToleranzenNW10PGEinhand-Schnellverschlußkupplung ST/MS vernickelt Außengewinde NW10RichtlinieRichtlinie 2000/53/EG AltfahrzeugeSchlüsselweite24 mmSprengringnichtrostender StahlSW24 mmTrinkwassereignung0Umgebungstemperatur-20°C bis +100°CUmgebungstemperatur max.100 °CUmgebungstemperatur min.-20 °CVentilMessingVentilkörperStahl. QPQ behandeltVentilsitzMessing
